Zakres badania alternatora na stole i ograniczenia diagnostyczne
Test „na stole” pokazuje, czy alternator potrafi wejść w tryb generacji, utrzymać regulowane napięcie i oddać prąd przy zadanym obciążeniu. W samochodzie dochodzą spadki napięć na przewodach, stan mas, złącza po latach pracy, a także realne odbiorniki, które potrafią zmieniać obciążenie skokowo. Tego stanowisko nie zasymuluje w pełni, nawet gdy alternator pracuje pod obciążeniem warsztatowym.
Na stole da się potwierdzić brak ładowania, przeładowanie, niestabilną regulację oraz typowe problemy prostownika, gdy tętnienia napięcia są wyraźnie podwyższone. Da się też wyłapać usterki mechaniczne, które ujawniają się dopiero w ruchu: hałas łożysk, tarcie, wycie pod obciążeniem. W praktyce często słychać, że alternator „ciągnie” nierówno jeszcze zanim multimetr pokaże problem.
Wynik bywa mylący przy alternatorach sterowanych cyfrowo, gdzie regulator czeka na komendę z ECU. Dotyczy to konstrukcji LIN i BSS oraz nietypowych regulatorów z dodatkowym wejściem odniesienia. Bez poprawnego wzbudzenia i sygnału sterującego alternator może wyglądać na uszkodzony, choć w pojeździe działa w zadanym trybie.
Test stołowy jest sensownym pierwszym krokiem po demontażu, po regeneracji albo wtedy, gdy objawy w aucie są niejednoznaczne i trzeba oddzielić usterkę alternatora od problemów instalacji. Daje szybką odpowiedź, czy urządzenie w ogóle potrafi pracować w klasycznej konfiguracji 12 V.
Elementy alternatora istotne w testach oraz identyfikacja wyprowadzeń
Podczas badania kluczowe są cztery elementy: wirnik z uzwojeniem wzbudzenia, stojan jako część generująca prąd, mostek prostowniczy zamieniający AC na DC oraz regulator, który pilnuje napięcia. Jeśli regulator nie podaje prądu na wirnik, alternator nie „wstaje”. Jeśli prostownik ma uszkodzoną diodę, napięcie na wyjściu może wyglądać poprawnie bez obciążenia, a pod obciążeniem zaczyna siadać i pojawiają się wyraźne tętnienia.
Wyprowadzenia trzeba rozpoznać przed podłączeniem. B+ to główne wyjście prądu na instalację, zwykle śruba z nakrętką i izolacją. Masa to obudowa alternatora i uchwyty montażowe; w teście trzeba ją traktować jak pełnoprawny przewód roboczy. D+/L to zacisk wzbudzenia i kontrolki ładowania. W bywa wyjściem sygnału częstotliwościowego, spotykanym w starszych konstrukcjach do obrotomierza. S, jeśli występuje, jest zaciskiem pomiaru napięcia odniesienia dla regulatora.
D+/L ma znaczenie praktyczne: przez ten tor alternator dostaje wstępne wzbudzenie, a jednocześnie steruje lampką ładowania. W dobrze podłączonym układzie po wzbudzeniu i rozpoczęciu generacji lampka gaśnie. To prosta informacja, ale na stanowisku często ratuje czas, bo od razu widać, czy regulator „widzi” warunki do startu.
Konstrukcje różnią się detalami. Alternator z wbudowanym regulatorem najczęściej daje się uruchomić klasycznie przez D+/L. Przy zewnętrznym regulatorze układ wyprowadzeń i logika wzbudzenia potrafią być inne. Alternatory „smart” z komunikacją cyfrową mogą wymagać sterowania, a test ogranicza się wtedy do oceny elementów mocy po rozebraniu albo do użycia dedykowanego sterownika stanowiskowego.

Stanowisko pomiarowe i wyposażenie stosowane w metodzie warsztatowej
Do zasilania stosuje się akumulator warsztatowy lub zasilacz o realnej wydajności prądowej. Przy samym wzbudzeniu pobór jest niewielki, ale test pod obciążeniem potrafi szybko wejść w dziesiątki amperów, a słabe źródło zasilania zafałszuje wnioski. Widać to od razu: napięcie „ucieka” na kablach, a alternator dostaje winę za spadki, które dzieją się poza nim.

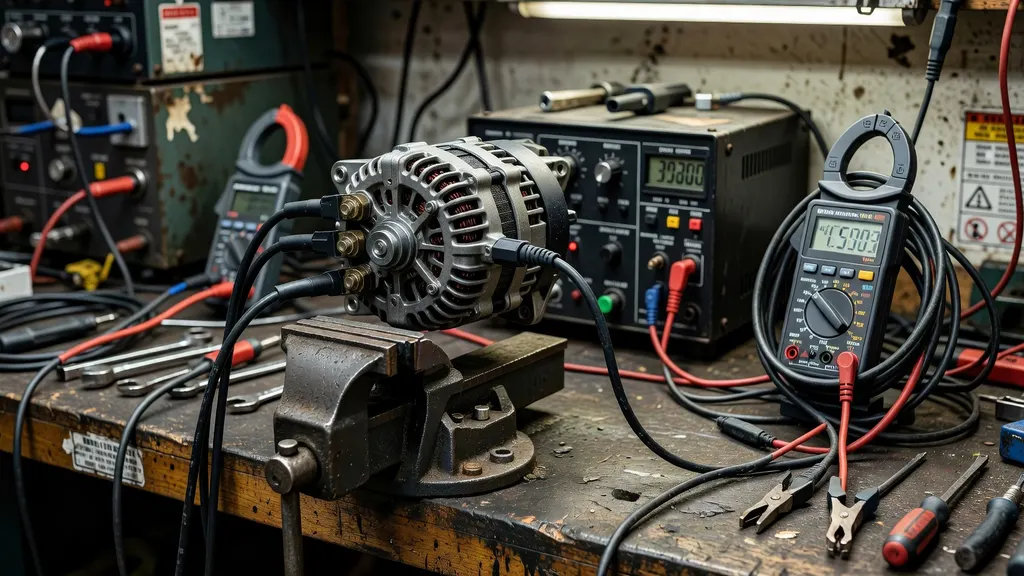

Podstawą pomiarów jest multimetr i pomiar prądu cęgami DC albo amperomierzem w torze. Oscyloskop pomaga przy ocenie tętnień, bo multimetr często pokazuje uśrednione wartości. Do tego przewody o odpowiednim przekroju, solidne zaciski i bezpiecznik w torze zasilania. W warsztacie często sprawdza się też zwykła żarówka kontrolna 4 W do obwodu wzbudzenia.
Napęd realizuje się wiertarką lub wkrętarką z adapterem do koła pasowego, ewentualnie silnikiem stanowiskowym. Istotna jest powtarzalność obrotów i brak poślizgu. Jeśli adapter ślizga się na kole, napięcie będzie „pływać” i trudno odróżnić problem mechaniczny od elektrycznego.

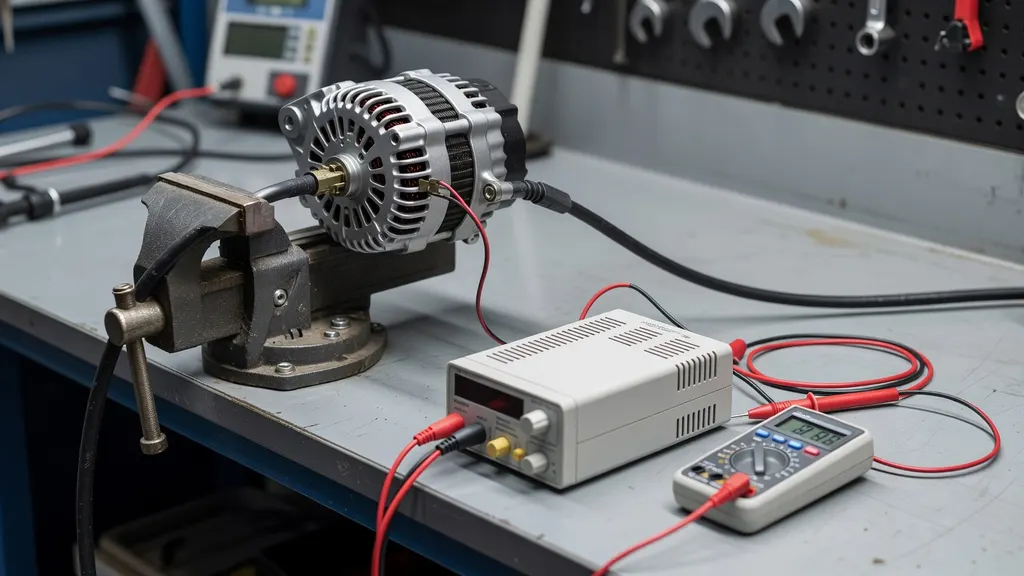

Alternator musi być stabilnie zamocowany w imadle lub uchwycie. Bez tego nie ma sensu zaczynać. Obracające się koło pasowe i luźne przewody to klasyczny przepis na zwarcie albo urwanie końcówki.
Bezpieczeństwo pracy oraz ryzyka typowe dla testów poza pojazdem
Zwarcie na B+ to najpoważniejsze ryzyko. Prądy są wysokie, przewody grzeją się błyskawicznie, a końcówki potrafią się stopić zanim zdąży zadziałać reakcja operatora. Takie zwarcie niszczy też mostek diodowy i regulator w ułamku czasu.
Porządek przewodów ma znaczenie. Najpierw pewna masa na obudowie, potem plus przez bezpiecznik, dopiero na końcu wzbudzenie i napęd. Przewody prowadzi się tak, by nie mogły wpaść w koło pasowe ani oprzeć się o gorące elementy. W praktyce najwięcej kłopotów bierze się z jednego luźnego krokodylka.
Zabezpieczenia są proste, ale muszą być realne: bezpiecznik w torze zasilania, izolowane końcówki, mocne zaciski masy. Do tego okulary i brak luźnej odzieży. Pasek, adapter i koło pasowe nie wybaczają kontaktu.
Podczas dłuższego testu trzeba kontrolować temperaturę obudowy i regulatora. Alternator na stole ma gorsze chłodzenie niż w komorze silnika z wymuszonym przepływem powietrza. Potrafi się rozgrzać szybko. I wtedy zaczyna się seria pozornych usterek związanych z termiką.

Konfiguracja elektryczna testu: zasilanie, masa i wzbudzenie
Zasilanie toru głównego i połączenia masowe

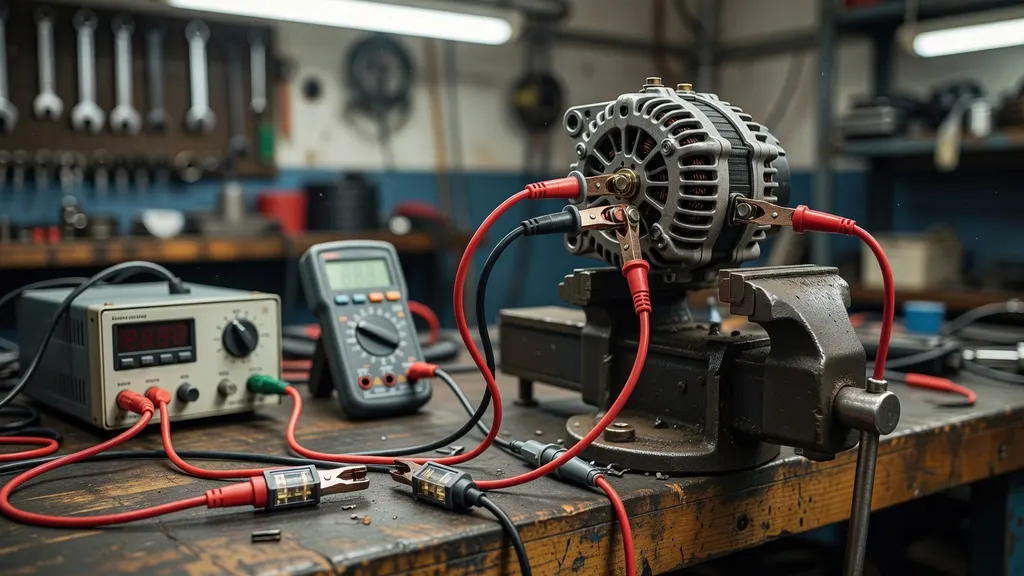

Połączenie B+ prowadzi się do dodatniego bieguna źródła zasilania, a masę podaje na obudowę alternatora możliwie krótkim i grubym przewodem. Masa „na śrubie” z farbą lub przez przypadkowy punkt montażowy potrafi zepsuć cały test. Multimetr pokaże wtedy ładne wartości na zacisku, ale pod obciążeniem napięcie na źródle zacznie się rozjeżdżać.
Jakość masy wpływa nie tylko na spadek napięcia, lecz także na stabilność pracy regulatora. Warto mierzyć napięcie równolegle w dwóch miejscach: na B+ alternatora oraz bezpośrednio na zaciskach źródła zasilania. Jeśli różnica rośnie wraz z obciążeniem, winne są przewody, zaciski albo punkt masowy, a nie alternator.
Obwód wzbudzenia D+/L z kontrolką
Wzbudzenie realizuje się przez D+/L i żarówkę kontrolną 4 W podłączoną do plusa zasilania. Żarówka ogranicza prąd wzbudzenia i jednocześnie działa jak sygnalizacja. To działa zaskakująco dobrze w warunkach warsztatowych, zwłaszcza przy alternatorach z klasycznym regulatorem.
Zachowanie lampki jest czytelne: świeci przy włączonym zasilaniu i zatrzymanym alternatorze, a po wejściu w generację gaśnie lub wyraźnie przygasa, zależnie od konstrukcji. Jeśli nie gaśnie mimo rosnącego napięcia na B+, często problem leży w błędnie rozpoznanym zacisku D+/L albo w samym regulatorze. Czasem winne są szczotki. Taki przypadek wraca w warsztatach regularnie.
Brak wzbudzenia najczęściej ma trzy źródła: brak zasilania na D+/L, pomyłka w podłączeniu albo uszkodzenie regulatora i toru szczotek. Gdy D+/L jest podane poprawnie, a wirnik nie dostaje prądu wzbudzenia, napięcie na wyjściu nie ma prawa urosnąć.
Parametry pracy w teście stołowym oraz pomiary elektryczne
Alternator potrzebuje odpowiednich obrotów, by wejść w stabilne warunki pracy. Zależy to od konstrukcji i przełożenia koła pasowego, a na stanowisku dochodzi jeszcze sprawa napędu: wiertarka ma inną charakterystykę niż silnik z paskiem. Jeśli obroty są za niskie albo napęd się ślizga, napięcie będzie niskie mimo sprawnego urządzenia.
Podstawowy parametr to napięcie ładowania. Dla instalacji 12 V przy sprawnym regulatorze mieści się w widełkach 13,8–14,4 V, mierzonych na B+ przy sensownych obrotach. Po przekroczeniu tego zakresu w górę pojawia się temat przeładowania, a w dół problem wydajności albo regulacji. Tu nie trzeba filozofii. Liczby są jasne.
Regulację ocenia się przy zmianie obrotów i obciążenia. Sprawny układ utrzymuje napięcie bez wyraźnego „pływania” wskazań, a skoki są krótkie. Gdy napięcie faluje, pierwsze podejrzenie pada na luźne połączenia i masę, dopiero potem na regulator.
Pomiar prądu ładowania ma sens dopiero pod obciążeniem. Stosuje się żarówki, rezystor dużej mocy albo obciążenie warsztatowe. Taki test ma ograniczenia, bo stanowisko rzadko zapewnia warunki jak w aucie: inne chłodzenie, inne przewody, inna stabilność obrotów. Mimo tego widać, czy alternator oddaje prąd bez gwałtownego spadku napięcia.
Tętnienia napięcia są dobrym tropem przy diagnostyce prostownika. Podwyższone ripple na B+ przy obciążeniu wskazuje na problem z mostkiem diodowym lub połączeniami stojana. Oscyloskop pokazuje to od ręki, ale już sam objaw w postaci wyraźnie „brudnego” napięcia pod obciążeniem jest charakterystyczny.
Dodatkowe obserwacje potrafią przesądzić sprawę: wycie łożysk rosnące z obrotami, zapach przegrzania po krótkiej pracy, nadmierne grzanie obudowy w jednym miejscu. Zdarza się, że alternator trzyma napięcie, ale hałas jest taki, że wróci z reklamacji po tygodniu.

Interpretacja wyników i mapowanie objawów na typowe uszkodzenia
Jeśli po wzbudzeniu napięcie nie rośnie, a lampka zachowuje się jak przy braku generacji, na pierwszym planie są szczotki i pierścienie ślizgowe, przerwa w uzwojeniu wirnika, regulator oraz błędy w połączeniach. Na stole często wychodzi banalna rzecz: masa złapana w złym punkcie i alternator „nie działa”, dopóki ktoś nie przeniesie krokodylka na czysty metal.
Napięcie wyraźnie zaniżone ma kilka typowych przyczyn: słabe wzbudzenie, uszkodzone diody, zwarcia w uzwojeniach stojana albo zbyt małe obroty wynikające z poślizgu napędu. Ten ostatni przypadek łatwo przeoczyć, bo wiertarka brzmi, jakby pracowała równo, a koło pasowe już niekoniecznie. Wtedy prąd rośnie, napięcie nie chce się ustabilizować i robi się chaos w odczytach.
Przeładowanie, widoczne jako napięcie powyżej 14,4 V, najczęściej wskazuje na usterkę regulatora. Jeśli alternator ma zacisk S, błędne podłączenie lub brak poprawnego odniesienia napięciowego też potrafi podbić wynik. Efekt jest prosty: napięcie idzie za wysoko i nie ma kontroli.
Niestabilne napięcie i „pływanie” wskazań bywa efektem luźnych połączeń, ale zdarza się też uszkodzony regulator reagujący nerwowo na zmianę temperatury. W dłuższym teście pojawia się to częściej, gdy alternator nie ma dobrego chłodzenia. Ręką czuć, że robi się zbyt gorący i wtedy zaczynają się wahania.
Gdy lampka nie gaśnie albo zachowuje się nielogicznie, wraca temat D+/L i obwodu wzbudzenia. Błędnie dobrany zacisk, przerwa w torze regulatora, brak generacji mimo obrotów. To jedna z tych usterek, które na stole wyglądają jednoznacznie, a w samochodzie potrafią zniknąć po naprawie korozji na złączu.
Decyzja warsztatowa po teście opiera się na tym, czy problem leży w elementach alternatora możliwych do naprawy: regulator, prostownik, szczotki, łożyska. Jeśli sam alternator przechodzi test, a w aucie ładowanie dalej jest niestabilne, kierunek jest inny: instalacja pojazdu, spadki napięć na przewodach, sterowanie cyfrowe, nietypowa strategia ładowania
