ISOFIX jako standard mocowania fotelików i jego rola w aucie
ISOFIX to fabryczne punkty kotwiczenia fotelika dziecięcego zintegrowane z konstrukcją nadwozia i siedzenia. Zamiast opierać cały montaż na pasie bezpieczeństwa, fotelik wpina się bezpośrednio w metalowe zaczepy ukryte w kanapie. System nie zmienia fizyki zderzenia, ale ogranicza liczbę błędów montażowych, które przy zapinaniu samymi pasami zdarzają się zaskakująco często.
W praktyce najwięcej problemów wynika z niedociągniętego pasa, skręcenia taśmy albo złego prowadzenia przez prowadnice fotelika. ISOFIX eliminuje część tych pułapek, bo połączenie jest sztywne i ma jasny punkt „zatrzaśnięcia”. Nie zawsze oznacza to łatwy montaż, ale zmniejsza pole do interpretacji.
System stał się standardem w autach osobowych na wielu rynkach, jednak tempo wdrażania zależało od segmentu i rocznika. W starszych samochodach brak ISOFIX nie jest niczym nadzwyczajnym, a w części modeli z początku lat 2000 spotyka się rozwiązania tylko na skrajnych miejscach z tyłu albo wyłącznie w wybranych wersjach wyposażenia.
Elementy składowe ISOFIX widoczne w samochodzie
Podstawą są dwa stałe metalowe uchwyty, po jednym z lewej i prawej strony danego miejsca. To one przyjmują zaczepy fotelika lub bazy. Uchwyty są elementem konstrukcyjnym, nie dodatkiem do tapicerki, dlatego nie „pracują” i nie powinny się wyraźnie ruszać pod palcem.

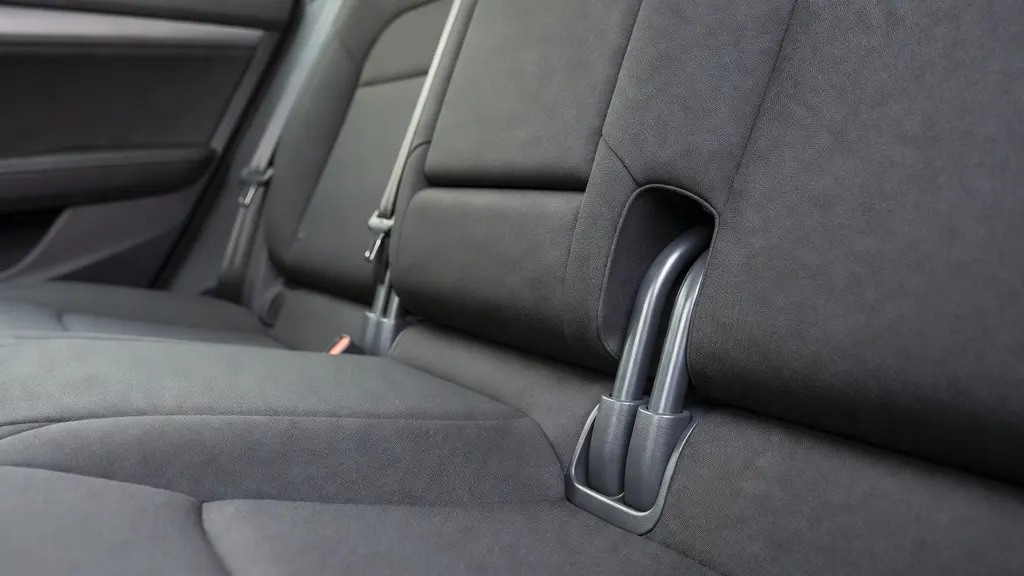

Najczęściej mają kształt metalowych „U” i są wsunięte w głąb szczeliny między siedziskiem a oparciem. W wielu autach widać tylko fragment metalu, czasem trzeba odchylić materiał lub lekko rozsunąć poduszkę siedziska. Różnice w dostępności bywają duże nawet między podobnymi modelami, bo zależą od budowy kanapy.
W niektórych samochodach stosuje się plastikowe prowadnice, wkładki pilotujące lub ramki, które ułatwiają trafienie zaczepem fotelika w uchwyt. Gdy są, zwykle wystają przy szczelinie i mają twardą, gładką krawędź. Gdy ich nie ma, niczego nie brakuje. Po prostu trzeba trafić metal w metal.
Pomagają oznaczenia przy miejscach siedzących: metki wszyte w tapicerkę, piktogramy fotelika na płytce, tłoczenia w plastiku boczków, czasem napis ISOFIX. W codziennym użyciu to właśnie metka bywa pierwszą rzeczą, którą się zauważa, zanim w ogóle dotknie się zaczepów.
Typowe miejsca występowania zaczepów ISOFIX w kabinie

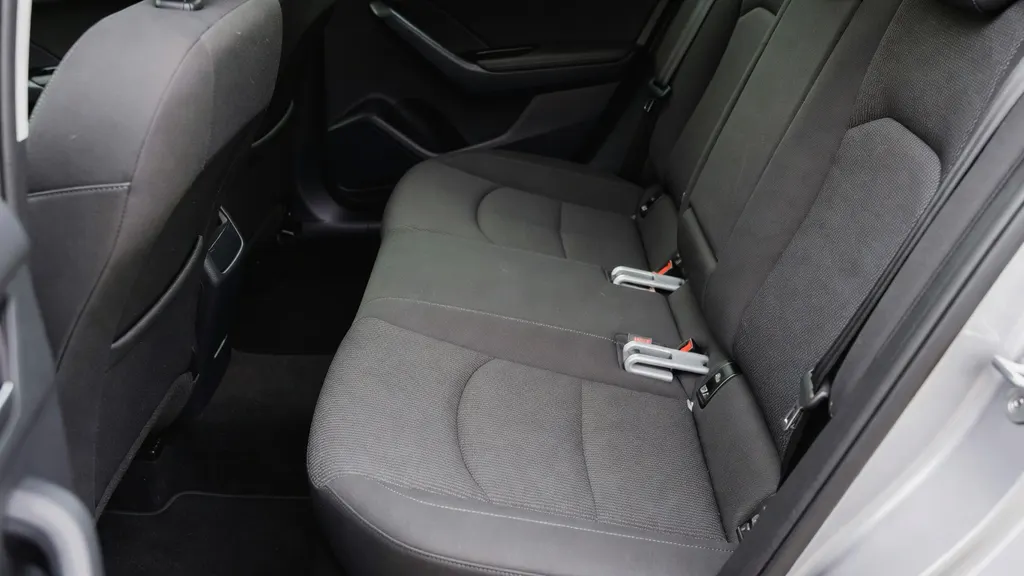

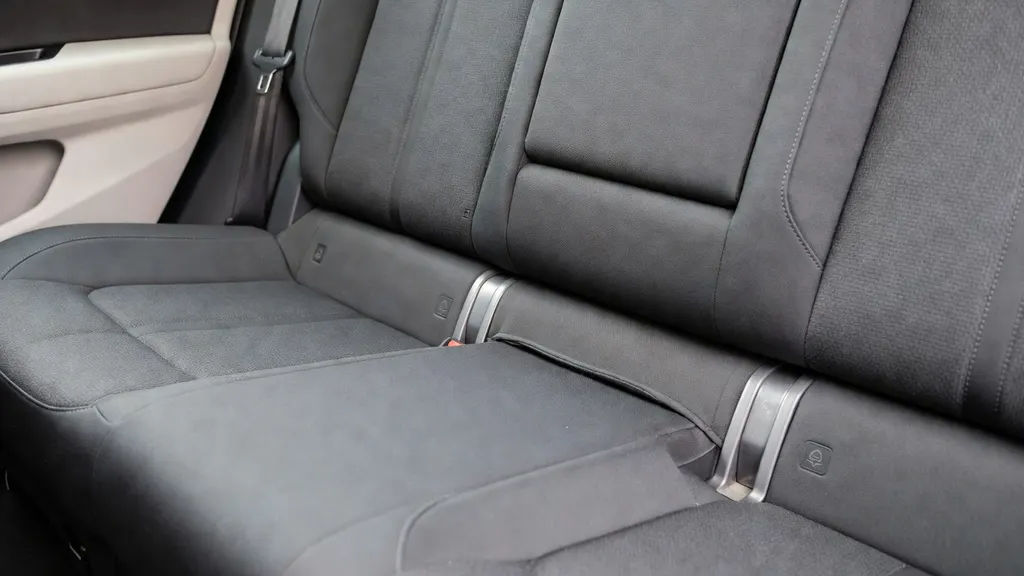

Najczęściej zaczepy ISOFIX są w szczelinie między siedziskiem a oparciem tylnej kanapy. Dokładnie tam, gdzie naturalnie „łamie się” tapicerka. W wielu autach wystarczy wsunąć dłoń na kilka centymetrów i natrafia się na twardy, metalowy element.
Liczba punktów wynika z tego, które miejsca mają homologację do montażu ISOFIX. Najczęściej są to dwa skrajne miejsca z tyłu. Środek tylnej kanapy bywa wyłączony, nawet gdy wygląda identycznie jak pozostałe miejsca. I nie chodzi o złą wolę producenta, tylko o geometrię i przestrzeń na poprawne wpięcie fotelika.
Widoczność zaczepów zależy od konstrukcji kanapy. W autach z grubą, miękką tapicerką uchwyty są głęboko i montaż zaczyna się od „szukania na ślepo”. W innych, szczególnie z bardziej twardymi poduszkami, metalowe „U” widać od razu. Zdarza się też, że kanapa ma dodatkowy materiałowy fartuch, który zasłania szczelinę i robi wrażenie, jakby ISOFIX w ogóle nie było.
ISOFIX na fotelu pasażera z przodu występuje rzadziej i zależy od modelu oraz wersji. Gdy jest, zaczepy znajdują się w tej samej relacji do siedziska i oparcia co z tyłu, ale dochodzą ograniczenia związane z poduszką powietrzną pasażera i dopuszczeniami producenta. W realnym użytkowaniu widać to po tym, że nie każdy samochód „z ISOFIX” pozwala na montaż fotelika w każdym miejscu.
Trzeci punkt mocowania i jego lokalizacje (Top Tether oraz podpora)
Wielu fotelikom ISOFIX towarzyszy trzeci element stabilizujący: Top Tether albo noga podpierająca. Jego zadaniem jest ograniczenie rotacji fotelika w czasie uderzenia. Bez tego fotelik może mocniej „przewinąć się” do przodu, nawet jeśli dolne zaczepy są wpięte poprawnie. To czuć. Fotelik stoi pewniej.
Top Tether — charakterystyka i miejsca, w których bywa umieszczony
Top Tether to pas wychodzący z górnej części fotelika, który zapina się do dodatkowego punktu kotwiczenia w samochodzie. Najczęściej znajduje się on za oparciem tylnej kanapy, na tylnej półce pod szybą albo w bagażniku, tuż za oparciem. W autach typu kombi i SUV często spotyka się go na tylnej stronie oparcia lub w okolicy mocowań zagłówków.
Punkt kotwiczenia bywa oznaczony piktogramem. Sam uchwyt ma różną formę: metalowa pętla, sztywny zaczep, czasem element przypominający ucho w plastikowej wnęce. Z doświadczenia: najwięcej czasu traci się nie na wpięcie, tylko na odnalezienie właściwego miejsca w bagażniku, zwłaszcza gdy jest głęboko schowane pod klapką albo przy zawiasie oparcia.
Noga stabilizująca — zależność od konstrukcji podłogi
Noga stabilizująca opiera się o podłogę i przenosi część obciążeń. Wymaga twardego, stabilnego punktu podparcia. Problem pojawia się tam, gdzie pod wykładziną są schowki, wnęki pod podłogą albo lekkie pokrywy serwisowe. W takich autach producenci potrafią wyraźnie ograniczać użycie podpory w konkretnych miejscach, mimo że same zaczepy ISOFIX są obecne.
Różnica jest też po stronie fotelika. Jedne modele mają podporę wbudowaną, inne bazę z podporą, a jeszcze inne stawiają na Top Tether. Samochód nie „dostarcza” nogi. Auto musi tylko zapewnić warunki, żeby miała się o co oprzeć
Identyfikacja ISOFIX bez demontażu tapicerki
Najprostsza metoda to sprawdzenie oznaczeń na tapicerce w pobliżu szczeliny między siedziskiem a oparciem. Metka z napisem ISOFIX lub piktogram fotelika zwykle wskazuje właściwe miejsce. Jeśli metki nie ma, pomocne bywają dwa małe znaczniki po bokach szczeliny, ustawione dokładnie w osi uchwytów.
Instrukcja pojazdu i specyfikacja wyposażenia podają, które miejsca siedzące są dopuszczone do ISOFIX oraz gdzie przewidziano Top Tether. To ważne rozróżnienie, bo sama obecność metalowych uchwytów nie przesądza o tym, że dany fotel ma pełen zestaw mocowań do konkretnego typu fotelika. Na papierze bywa to opisane jasno, tylko trzeba trafić do właściwej sekcji.
Zdarzają się też elementy, które wyglądają jak „port” ISOFIX, a nim nie są: plastikowe zaślepki, ozdobne ramki albo znaczniki identyfikacyjne. Zdarza się, że ktoś widzi oznaczenie i zakłada, że zaczepy są tuż pod nim, a one są przesunięte o kilka centymetrów w głąb szczeliny. W codziennym oglądzie auta to częsty motyw.
Najwięcej pomyłek dotyczy mylenia uchwytów ISOFIX z elementami pasów bezpieczeństwa, prowadnicami siedzeń albo uchwytami do mocowania ładunku w bagażniku. ISOFIX zawsze jest parą metalowych punktów przy siedzisku, a Top Tether to osobny punkt, zwykle wyżej i z tyłu. To dwa różne miejsca.
Zależności kompatybilności: ISOFIX w aucie a fotelik, baza i dopuszczenia
Standard punktów kotwiczenia nie oznacza automatycznej zgodności każdego fotelika ISOFIX z każdym samochodem. Różnice robi geometria kanapy, kąt oparcia, długość siedziska, dostęp do uchwytów oraz to, czy producent auta dopuścił montaż danego typu fotelika w konkretnym miejscu. W praktyce dwa auta z ISOFIX mogą dać zupełnie inne efekty: w jednym baza siada pewnie, w drugim walczy się z tapicerką i nie da się uzyskać prawidłowego przylegania.
Warto odróżniać fotelik ISOFIX od bazy ISOFIX. Część fotelików wpina się bezpośrednio w uchwyty, inne korzystają z bazy, do której dopiero wpinany jest fotelik. Dotyczy to też rozwiązań obrotowych i modułowych, gdzie baza zostaje w aucie, a fotelik można wypiąć. Z punktu widzenia samochodu kluczowe jest jedno: czy punkty ISOFIX są w danym miejscu przewidziane i czy jest przestrzeń na trzeci element stabilizacji.
Ograniczenia producenta auta mają znaczenie, bo obejmują nie tylko samą obecność zaczepów, ale też warunki montażu. Dotyczy to zwłaszcza miejsc z nogą stabilizującą, pozycji fotela względem deski rozdzielczej oraz konfiguracji kanapy. Czasem technicznie da się coś wpiąć, ale nie jest to dopuszczone w danym miejscu siedzącym.
ISOFIX jako mocowanie bazowe to jedno, a wymagania fotelika to drugie. Jedne konstrukcje wymagają Top Tether, inne podpory, część pozwala na oba rozwiązania zależnie od wersji. Bez tego trzeciego punktu montaż bywa niekompletny, nawet gdy dwa dolne zaczepy zaskoczyły
Sytuacje szczególne: brak ISOFIX w aucie, montaż na pasy i możliwości doposażenia
Brak fabrycznych punktów ISOFIX w starszym samochodzie oznacza, że nie ma wbudowanych uchwytów w konstrukcji siedzenia. Wtedy montaż fotelika odbywa się na pas bezpieczeństwa, o ile fotelik ma taką możliwość i jest do tego przewidziany. Na drodze nadal jeździ wiele aut bez ISOFIX i nie jest to sytuacja wyjątkowa.
Nie każdy fotelik z ISOFIX daje się zamontować pasami. Część modeli ma podwójną ścieżkę montażu, część jest konstrukcyjnie zależna od zaczepów i bez nich nie powinna być używana. W praktyce widać to od razu po budowie: foteliki przeznaczone do pasów mają wyraźne prowadnice i mechanizmy napinające, a w modelach stricte ISOFIX pas pełni co najwyżej rolę dodatkową albo nie występuje w procedurze montażu.
Temat doposażania auta w ISOFIX wraca regularnie, ale „dokładanie uchwytów” na własną rękę wiąże się z ryzykiem, bo punkty kotwiczenia muszą przenosić duże obciążenia i być spięte z konstrukcją nadwozia w przewidziany sposób. W praktyce bez dedykowanych elementów producenta i właściwego montażu w punktach konstrukcyjnych robi się z tego przeróbka o niepewnych parametrach. Często kończy się na tym, że ktoś przykręca coś do przypadkowego elementu siedzenia. To zły kierunek.
Najczęstsze nieporozumienia dotyczą „uniwersalności” systemu, liczby miejsc ISOFIX oraz położenia Top Tether. ISOFIX nie oznacza trzech takich samych miejsc na tylnej kanapie, a punkt Top Tether nie jest w tej samej szczelinie co dolne uchwyty. Kiedy raz się to zobaczy w konkretnym aucie, przestaje to mylić się z innymi elementami wyposażenia
