Przy podłączaniu prostownika najpierw zakłada się czerwony krokodylek na biegun dodatni, a następnie czarny na właściwy punkt masowy lub biegun ujemny. Dopiero potem urządzenie otrzymuje zasilanie z sieci. Po ładowaniu kolejność jest odwrotna: wyłączenie i odłączenie prostownika od gniazdka, zdjęcie czarnego zacisku, a na końcu czerwonego. To zasada ogólna. W samochodzie miejsce podłączenia przewodów musi odpowiadać instrukcji pojazdu, szczególnie gdy instalacja ma czujnik monitorujący akumulator.
Biegunowość akumulatora i oznaczenia zacisków prostownika
Symbole „+” i „-” na obudowie akumulatora wskazują biegun dodatni oraz ujemny. To one rozstrzygają o prawidłowym połączeniu. Czerwony przewód prostownika jest przeznaczony do plusa, czarny do minusa, ale kolor osłony nie zastępuje oznaczeń zacisków ani dokumentacji urządzenia. W używanym sprzęcie przewody lub ich osłony mogły zostać wymienione.
Położenie biegunów nie jest jednakowe we wszystkich akumulatorach. Sam wygląd baterii ani zapamiętany układ przewodów w innym samochodzie nie wystarczają do ustalenia polaryzacji. Pod warstwą brudu oznaczenie potrafi być słabo widoczne. W takiej sytuacji liczy się odczytanie symbolu, nie zgadywanie.
Krokodylki to zaciski przewodów ładowarki, zakładane na czas ładowania. Klemy należą do instalacji samochodu i łączą ją z biegunami akumulatora. Rozróżnienie ma znaczenie, ponieważ zdejmowanie klem oznacza odłączenie zasilania pojazdu, a odpięcie krokodylków jedynie zakończenie połączenia z prostownikiem. Opisywana kolejność dotyczy ładowania akumulatora, nie podłączania kabli rozruchowych.
Stan akumulatora i warunki bezpiecznego ładowania
Przed rozpoczęciem ładowania trzeba ocenić obudowę, bieguny i przewody urządzenia. Pęknięcia, wyciek elektrolitu, wybrzuszenia lub nadtopione elementy wykluczają normalne użytkowanie do czasu sprawdzenia przyczyny. Uszkodzona izolacja przewodu prostownika także jest powodem, by nie podłączać urządzenia. Odsłonięty przewodnik może doprowadzić do zwarcia albo porażenia, zależnie od miejsca uszkodzenia.
Zamarzniętego akumulatora nie wolno ładować. Głęboko rozładowany akumulator kwasowo-ołowiowy jest bardziej podatny na zamarznięcie niż naładowany, ponieważ zmienia się stężenie elektrolitu. Samo ogrzanie obudowy nie potwierdza, że bateria nadaje się do dalszej pracy. Po rozmrożeniu konieczna jest ocena szczelności i stanu technicznego.
Stanowisko musi być wentylowane. Podczas ładowania akumulatora kwasowo-ołowiowego mogą wydzielać się wodór i tlen, a ich mieszanina stwarza zagrożenie wybuchem. Dotyczy to także konstrukcji zamkniętych, które w określonych warunkach odprowadzają gaz przez zawory. Szczelna skrzynia, zamknięta szafka czy małe pomieszczenie bez wymiany powietrza nie są odpowiednimi miejscami.
Okulary ochronne i rękawice ograniczają skutki kontaktu z elektrolitem. W pobliżu nie powinno być otwartego ognia ani źródeł iskier. Metalowy klucz położony na akumulatorze może połączyć oba bieguny, a pierścionek lub bransoleta mogą zamknąć obwód między plusem i masą nadwozia. To wystarczy do poważnego oparzenia. Narzędzia nie powinny leżeć na obudowie baterii.
Ładowanie w samochodzie i poza pojazdem
Ładowanie bez odłączania klem jest dopuszczalne wtedy, gdy pozwalają na to instrukcje samochodu i prostownika. Nie każda ładowarka nadaje się do pracy z akumulatorem połączonym z elektroniką pojazdu. Znaczenie mają sposób regulacji napięcia, dostępne tryby oraz ewentualne impulsy stosowane podczas regeneracji. Sam napis „12 V” nie potwierdza zgodności.

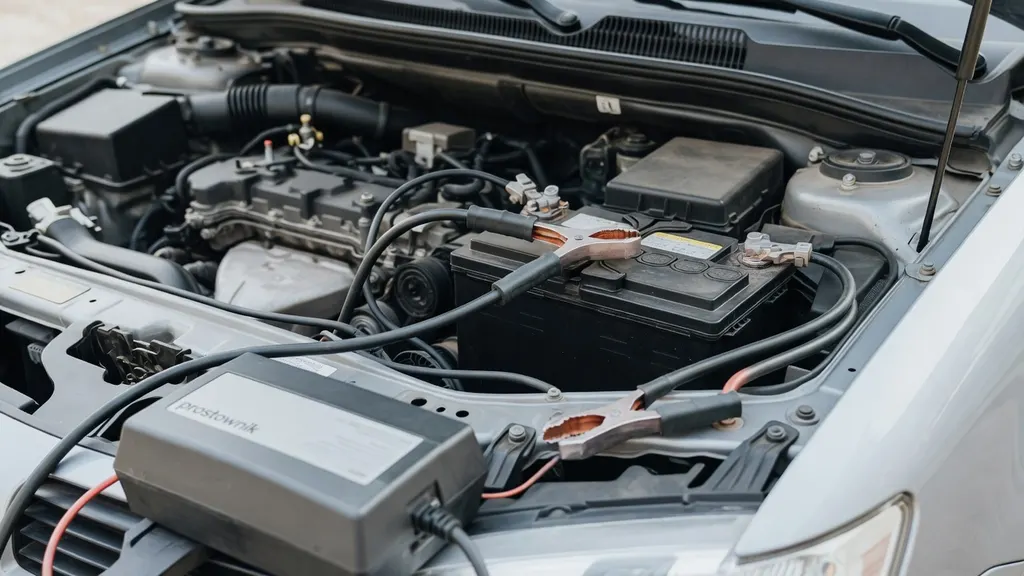

W wielu samochodach przewidziano punkty ładowania pod maską, choć akumulator znajduje się w bagażniku lub pod siedzeniem. Czerwony krokodylek trafia wtedy do wskazanego zacisku dodatniego, a czarny do wyznaczonego punktu masowego. Przypadkowa śruba nie jest równoważnym miejscem podłączenia. Lakier, korozja lub sposób zamocowania mogą uniemożliwić dobry kontakt elektryczny.
Czujnik monitorujący akumulator jest często umieszczony przy przewodzie ujemnym. W instalacji, która wymaga podłączenia ładowarki do masy po stronie pojazdu, bezpośrednie zapięcie czarnego krokodylka na minusie baterii omija pomiar prądu ładowania. System zarządzania energią może wtedy nie uwzględnić go prawidłowo w ocenie stanu naładowania. Dlatego wskazanie producenta dotyczące punktu masowego ma znaczenie także wtedy, gdy ładowarka pozornie pracuje bez problemu.

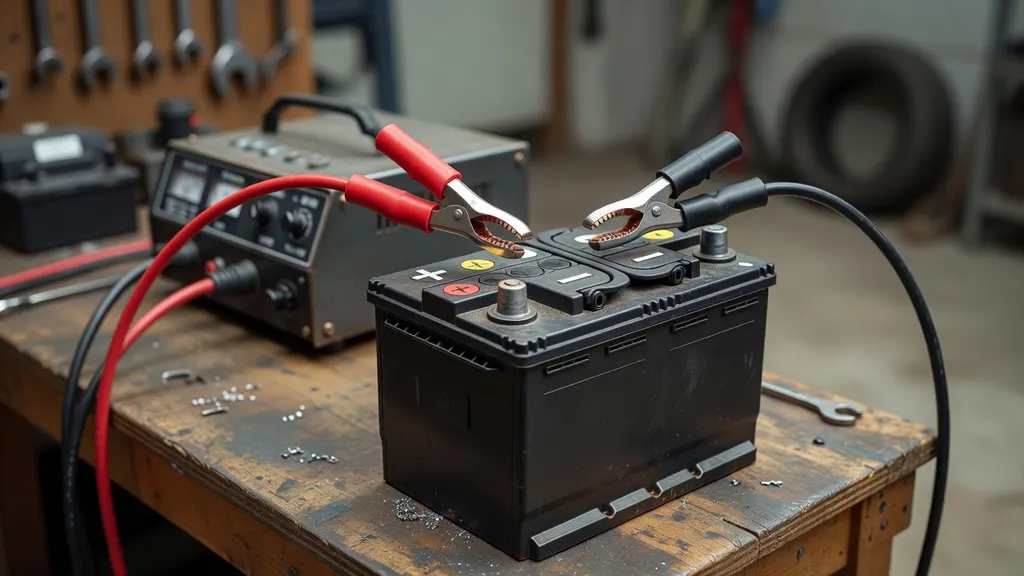

Poza autem oba krokodylki podłącza się bezpośrednio do biegunów akumulatora. Jego wcześniejszy demontaż jest odrębną czynnością: w samochodzie z minusem połączonym z masą najpierw odłącza się klemę ujemną, potem dodatnią. Przy montażu kolejność jest odwrotna. Odłączenie minusa jako pierwszego ogranicza ryzyko zwarcia, gdy narzędzie używane przy plusie dotknie metalowej części nadwozia.
Przerwa w zasilaniu może skasować ustawienia zegara, pamięć części urządzeń lub wymagać ponownego ustawienia funkcji szyb i innych układów. Zakres skutków zależy od modelu. Nie należy też utożsamiać ponownego zamontowania tego samego akumulatora z wymianą na nowy, która w części pojazdów wymaga rejestracji w systemie zarządzania energią.
Kolejność połączeń między prostownikiem, akumulatorem i siecią
Pierwszeństwo mają instrukcje producentów pojazdu i ładowarki. Ogólna kolejność dotyczy typowego samochodowego akumulatora kwasowo-ołowiowego oraz instalacji z ujemną masą. Podczas zakładania krokodylków prostownik powinien być wyłączony i odłączony od gniazdka. Sam przycisk zatrzymujący ładowanie nie zawsze oznacza całkowite odłączenie urządzenia od zasilania.
- Czerwony krokodylek należy połączyć z biegunem dodatnim albo dedykowanym zaciskiem dodatnim pojazdu.
- Czarny krokodylek trafia na wskazany punkt masowy w samochodzie lub na biegun ujemny akumulatora ładowanego poza pojazdem.
- Przed zasileniem prostownika trzeba sprawdzić polaryzację, mocowanie zacisków i przebieg przewodów.
- Podłączenie do sieci i uruchomienie właściwego programu następuje dopiero po wykonaniu połączeń, zgodnie z obsługą danego urządzenia.
Szczęki krokodylka muszą obejmować czystą powierzchnię przewodzącą. Zacisk oparty na plastikowej osłonie lub trzymający się tylko krawędzi klemy może wyglądać na założony, ale nie zapewniać stabilnego styku. W praktyce poruszenie takiego przewodu bywa wystarczające, aby ładowarka przerwała pracę. Mocowanie nie może zależeć od naprężenia kabla.
Przewody nie powinny przebiegać przez ostre krawędzie ani miejsca, w których zostaną przygniecione maską. Oba krokodylki muszą pozostawać rozdzielone. Prostownik powinien stać stabilnie, w suchym miejscu, poza obudową akumulatora i z zachowaniem odstępu określonego przez producenta. W czasie ładowania silnik pozostaje wyłączony; uruchamianie go wymaga urządzenia przeznaczonego także do wspomagania rozruchu.
Parametry prostownika i kontrola przebiegu ładowania
Napięcie znamionowe ładowarki musi odpowiadać napięciu akumulatora. Bateria 12 V wymaga programu 12 V, nie ustawienia 24 V. Nie oznacza to jednak, że napięcie podczas całego ładowania wynosi dokładnie 12 V. W akumulatorze kwasowo-ołowiowym jest ono wyższe, a jego dopuszczalny poziom zależy od technologii, temperatury i etapu ładowania.
AGM i EFB wymagają ustawień zgodnych z dokumentacją baterii oraz ładowarki. Nie można przypisać jednej wartości napięcia wszystkim akumulatorom oznaczonym jako AGM ani traktować programu AGM jako uniwersalnego trybu dla każdego auta z systemem start-stop. EFB to akumulator z ciekłym elektrolitem o wzmocnionej konstrukcji; nazwa programu w prostowniku nie zastępuje sprawdzenia jego przeznaczenia. Funkcja kompensacji temperatury koryguje parametry tylko w zakresie przewidzianym przez urządzenie.
Prąd ładowania dobiera się do pojemności i dopuszczalnych wartości producenta. Dla akumulatora 60 Ah prąd 6 A odpowiada jednej dziesiątej pojemności wyrażonej w amperogodzinach. Taki punkt odniesienia występuje w zaleceniach dla części akumulatorów kwasowo-ołowiowych, ale nie jest limitem ani obowiązkowym ustawieniem dla wszystkich konstrukcji. Ładowarka automatyczna może zmieniać prąd w kolejnych fazach, podczas gdy prostownik z ręczną regulacją wymaga kontroli zgodnie ze swoją instrukcją.
Czasu ładowania nie da się sprowadzić do stałych 8 czy 12 godzin. Liczą się stopień rozładowania, pojemność, kondycja baterii i rzeczywisty prąd. Uzupełnienie 30 Ah przy stałym prądzie 5 A daje sześć godzin samego rachunku, lecz nie sześć godzin pełnego procesu: dochodzą straty, a w końcowej fazie ładowarka może ograniczać prąd. Akumulator mocno zużyty może też szybko osiągnąć napięcie końcowe bez odzyskania sprawności.
O zakończeniu pracy ładowarki automatycznej informuje przewidziany przez producenta wskaźnik lub przejście w tryb podtrzymania. W urządzeniu ręcznym ocena opiera się na parametrach wskazanych w instrukcji, nie tylko na czasie. Amperomierz, jeśli jest dostępny, stanowi wyposażenie prostownika albo oddzielny przyrząd. Akumulator nie ma standardowo własnego miernika prądu, a widoczne w części baterii oczko kontrolne nie ocenia wszystkich ogniw.
Wyraźne nagrzewanie obudowy, intensywne gazowanie, wyciek lub komunikat błędu wymagają zatrzymania ładowania. Nie są sygnałem, że trzeba zwiększyć prąd. Szczególnie niepokojący jest wzrost temperatury połączony z brakiem prawidłowego zakończenia cyklu. Dalsze ładowanie bez ustalenia przyczyny może pogłębić uszkodzenie.
Zakończenie ładowania i kolejność odłączania krokodylków
Po zakończeniu cyklu najpierw zatrzymuje się ładowanie w sposób przewidziany przez producenta, a następnie odłącza prostownik od sieci. Dopiero wtedy zdejmuje się krokodylki: czarny jako pierwszy, czerwony jako drugi. W aucie oznacza to odpięcie zacisku od punktu masowego przed odpięciem plusa; poza pojazdem najpierw odłączany jest biegun ujemny.
Rozpinanie zacisku podczas przepływu prądu może wywołać iskrę przy akumulatorze. Wyłączenie zasilania przed dotknięciem krokodylków ogranicza to ryzyko. Po odłączeniu luźne zaciski nie powinny dotykać biegunów ani metalowych części pojazdu.
Napięcie zmierzone bezpośrednio po ładowaniu jest zawyżone przez ładunek powierzchniowy. Do oceny napięcia spoczynkowego potrzebny jest odpoczynek bez ładowania i istotnego obciążenia, zgodny z procedurą pomiarową. Dla wielu akumulatorów kwasowo-ołowiowych 12 V wynik od 12,6 do 12,8 V po takim odpoczynku odpowiada wysokiemu poziomowi naładowania, lecz zależy także od konstrukcji i temperatury. Nie potwierdza zdolności rozruchowej. Bateria może mieć prawidłowe napięcie, a pod obciążeniem rozrusznika wykazać duży spadek.
Najczęstsze błędy i ich skutki
Odwrócenie biegunowości oznacza podłączenie plusa ładowarki do minusa akumulatora i odwrotnie. Może uszkodzić prostownik, baterię oraz elektronikę samochodu. Część urządzeń wykrywa taki błąd i blokuje ładowanie, ale zabezpieczenie nie usprawiedliwia przypadkowego zakładania przewodów. Zwłaszcza starszy prostownik nie musi mieć skutecznej ochrony przed odwrotnym połączeniem.
Zwarcie jest innym zdarzeniem: powstaje, gdy oba bieguny zostaną połączone drogą o bardzo małej rezystancji. Akumulator rozruchowy może wtedy oddać prąd liczony w setkach amperów, prowadząc do gwałtownego nagrzania przewodnika, stopienia izolacji i pożaru. Błędne podłączenie prostownika i zwarcie nie powinny być traktowane jako dwa określenia tego samego problemu.
Luźny lub zabrudzony styk zwiększa opór połączenia. Skutkiem może być niestabilna praca ładowarki i miejscowe nagrzewanie zacisku. Gorący krokodylek nie musi oznaczać, że przegrzewa się cała bateria; źródło problemu może znajdować się właśnie na styku. Z kolei nieodpowiedni program, nadmierny prąd i przeładowanie mogą powodować utratę wody, korozję elementów wewnętrznych oraz skrócenie trwałości akumulatora.
Tryby regeneracji lub odsiarczania mogą wykorzystywać napięcie wyższe niż w standardowym cyklu. Ich uruchomienie przy baterii połączonej z instalacją auta wymaga jednoznacznego dopuszczenia przez producentów. Program dostępny w menu ładowarki nie jest automatycznie bezpieczny dla sterowników pojazdu. Nie przywróci też sprawności akumulatorowi z uszkodzonym ogniwem lub mechaniczną usterką.
Brak rozpoczęcia ładowania może wynikać ze złego styku, zbyt niskiego napięcia wykrywanego przez urządzenie albo uszkodzenia baterii. Dołączanie drugiego akumulatora w celu wymuszenia startu i obchodzenie zabezpieczeń maskują przyczynę, a przy różnicy napięć mogą wywołać duży prąd wyrównawczy. Taki objaw wymaga sprawdzenia połączeń i diagnostyki. Nie większej siły zacisku ani przypadkowego podnoszenia napięcia.
